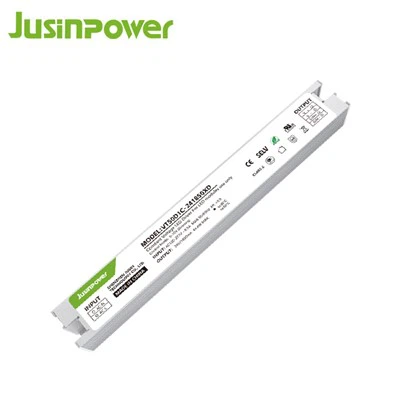

Sterownik stałonapięciowy 50W 24VDC IP20
Jest to niewielki, wydajny sterownik prądu stałego 24 V, który może zapewnić maksymalną moc wejściową 50 W, odpowiedni do stosowania w lampach liniowych w wąskich przestrzeniach. Nadaje się do różnych komercyjnych lamp wewnętrznych, lamp tri-proof i lamp liniowych. Ten produkt ma zasilacz w obudowie z tworzywa sztucznego i wymaga dobrej ochrony izolacji podczas użytkowania.
1. Wydajność do 87%.
2. Stopień ochrony IP20
3. Mniejszy rozmiar niż konkurencja
4. Temperatura pracy: od -20 stopni do +50 stopni
Najważniejsze funkcje i zalety:
Wejście 120-277Próżnia
Stałe 24 V
Napięcie wyjściowe
Ultracienki rozmiar
Wysokie PF i niskie THD
3 lata gwarancji
Scenariusz zastosowania:
Wystawy i oznakowanie: Służą do podświetlania billboardów, kasetonów świetlnych, stoisk wystawowych i oznakowań. W tych scenariuszach często wykorzystuje się długie paski lub listwy LED, które wymagają zasilania stałym napięciem 24 V.
Szczegóły produktu:
Idealny do szeregu zastosowań biznesowych w pomieszczeniach, w tym opraw liniowych i oświetlenia tri-proof. Podczas użytkowania tego urządzenia, które posiada plastikową obudowę, należy zastosować odpowiednią ochronę izolacyjną.
|
wykorzystuje trwałe kondensatory elektrolityczne i wysokiej jakości części. |
Grubość folii miedzianej wynosi około jednej uncji. |
 |
 |
Schemat krzywej elektrycznej:
Testuj przy Ta 25 stopni, napięcie wyjściowe wynosi 24 V, a prąd wynosi od 500 mA do 1800 mA
Wymiar (mm):
Długość: 338 mm Szerokość: 19,5 mm Wysokość: 13 mm
Instrukcje okablowania:
Zacisk wejściowy prądu przemiennego jest podłączony do sieci zasilającej (120-277Vac), a brązowy i niebieski przewód wejściowy są podłączone odpowiednio do N i L. Drugi zacisk to zacisk wyjściowy prądu stałego, do którego podłączone są dodatnie i ujemne diody LED. Czerwony przewód jest podłączony do diody LED +, a czarny przewód jest podłączony do diody LED -.
Opakowanie produktu:
Popularne Tagi: sterownik stałego napięcia 50 w 24 VDC ip20, Chiny sterownik stałego napięcia 50 w 24 VDC ip20 producenci, dostawcy, fabryka, Kierowca LED LED do oświetlenia kabiny rybackiej, Stałe napięcie kierowcy LED do oświetlenia pamięci, Stałe napięcie kierowcy LED do oświetlenia wolierowego, Smukły sterownik LED o stałym napięciu, Stałe napięcie kierowcy LED do butikowego oświetlenia pamiątkowego dla zwierząt domowych, Stałe napięcie kierowcy LED do oświetlenia Coop
YX50N1A
|
Pwydajność |
||
|
Model |
YX50N1A-24 |
|
|
Wejście |
Woltaż |
120-277Odkurzacz (standardowy) |
|
Zakres częstotliwości (Hz) |
50/60 Hz |
|
|
Efektywność |
86% przy pełnym obciążeniu 120 V |
|
|
87% przy pełnym obciążeniu 230 V AC |
||
|
87% przy pełnym obciążeniu 277 V AC |
||
|
Współczynnik mocy |
Większe lub równe 0,9 przy 120 V AC/60 Hz (10-100 %) przy pełnym obciążeniu |
|
|
Większe lub równe 0,9 przy 230 V AC/50 Hz (30-100 %) przy pełnym obciążeniu |
||
|
Większe lub równe 0,9 przy 277 V AC/60 Hz (45-100 %) przy pełnym obciążeniu |
||
|
THD (pełne obciążenie) |
<10 %@120Vac (10-100 %) full load |
|
|
<20 %@230Vac (40-100 %) full load |
||
|
<20 %@277Vac (65-100 %) full load |
||
|
Prąd przemienny (maks.) |
0.41A przy pełnym obciążeniu 120Vac |
|
|
0.21A przy pełnym obciążeniu 230Vac |
||
|
0.18A przy pełnym obciążeniu 277Vac |
||
|
Zasilanie w trybie gotowości |
<1W |
|
|
Prąd rozruchowy (Start zimnego silnika) Maks |
Szczyt 120 V 20 A, czas trwania 500 us (10% Ipeak) |
|
|
Szczyt 230 V 25 A, czas trwania 600 us (10% Ipeak) |
||
|
Szczyt 277 V 35 A, czas trwania 800 us (10% Ipeak) |
||
|
Prąd upływowy (maks.) |
<0.5mA@277V |
|
|
Wyjście |
/Napięcie (Vdc)/Prąd (mA) Moc (W) |
24 V DC/1800 mA/43 W CV |
|
Napięcie tętnienia
|
<3% |
|
|
Kanał |
Pojedynczy kanał |
|
|
Współczynnik regulacji napięcia |
±5% |
|
|
Napięcie wyjściowe bez obciążenia |
24V |
|
|
Czas rozpoczęcia
|
<0.5S@277V ＜1S@120V |
|
|
Przeciążenie |
Napięcie obciążenia jest zbyt wysokie, aby je wprowadzić ochrona. wrócić do normy po uwolnienie |
|
|
Zwarcie |
Wejdź w tryb czkawki i wróć do normalnego stanu po zwolnieniu |
|
|
Rozmiar |
|
|
Długość |
338 mm |
|
Szerokość |
19,5 mm |
|
Wysokość |
13 mm |
|
Waga (g) |
78.5g |
|
Środowiskowy |
|
|
Standard bezpieczeństwa |
UL8750, klasa 2 |
|
EMC |
Zgodność z częścią 15 FCC |
|
Temperatura pracy |
-20 stopni do 50 stopni |
|
Temperatura przechowywania, wilgotność |
-20 stopni do 85 stopni,20-90% wilgotności względnej |
|
Temperatura otoczenia |
Ta=50 stopień |
|
Gwarancja Tc |
50000 godzin @ TC: <75 stopni |
|
Ochrona przeciwprzepięciowa |
LN 1KV |
|
Ocena IP |
Stopień ochrony IP20 |
|
Kierowca serialu |
||||||||
|
Model |
Maksymalna moc |
Napięcie wejściowe |
Napięcie wyjściowe |
Prąd wyjściowy |
Współczynnik mocy |
Efektywność |
Rozmiar |
Poznać |
|
YX50N1A-24 |
50W |
120-277Odkurz |
24V |
1800mA |
0.9 |
87% |
L338*W19.5*H13 |
UL, FCC, CE |
