Kompaktowe rozmiary sterowników LED o stałym napięciu
Jest klasyfikowany jako zasilacz klasy 2, który działa w zakresie napięcia wejściowego 120-277Vac i ze względu na swój kompaktowy rozmiar nadaje się do różnych zastosowań komercyjnych wewnątrz budynków, takich jak oświetlenie trójzabezpieczające i oprawy liniowe. Sterownik jest wyposażony w aluminiową obudowę, która wymaga odpowiedniej izolacji ochronnej podczas użytkowania.
Najważniejsze cechy i korzyści:
|
|
|
|
|
|
Zastosowanie GaN (azotek galu) roztwór |
Wejście 120-277Vac |
5 lat gwarancji |
Bez migotania |
1.Kompleksowa ochrona
2. Działa na napięciu wejściowym 120-277Vac
3. Zapewnia bezpieczeństwo i niezawodność w różnych zastosowaniach
4. Obudowa aluminiowa z niezbędną ochroną izolacyjną
Scenariusz zastosowania:
Nadaje się do różnych schematów projektowych, od prostych linii po krzywe, i jest szeroko stosowany w różnych miejscach, w tym w domu, firmie, biurze i na zewnątrz.
W układzie wykorzystano najnowszą technologię azotku galu
Nadaje się do bardzo małych przestrzeni montażowych, niskie straty przełączania, niski wzrost temperatury, wysoka sprawność, maksymalna wydajność w najmniejszej dostępnej przestrzeni
Wprowadzenie do struktury wewnętrznej:
Precyzyjna konstrukcja zapewniająca kompatybilność elektromagnetyczną (EMC) zwiększa odporność na zakłócenia i niezawodność urządzenia.
Zwiększ żywotność kondensatorów. Dobra konstrukcja obwodu napędowego może zapobiec pracy kondensatorów elektrolitycznych pod dużym obciążeniem lub przy nieprzewidywalnych napięciach, minimalizując tempo ich starzenia i prawdopodobieństwo awarii.
1. Liniowe sterowniki LED o małym współczynniku kształtu nadają się do zastosowań o ograniczonej przestrzeni, takich jak ultracienkie oświetlenie liniowe i kompaktowe systemy oświetleniowe.
Wykres krzywej elektrycznej:
Przy TA 25 stopni napięcie wyjściowe wynosi 24 V, a prąd wynosi od 500 mA do 1850 mA

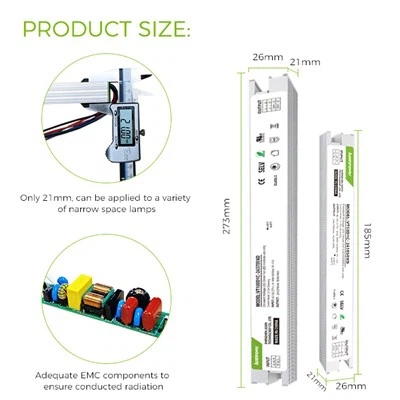

Wymiary (mm):
Długość: 185 Szerokość: 25,5 Wysokość: 21
Etykieta produktu
Aby zagwarantować bezpieczeństwo i skuteczność produktu podczas instalacji i użytkowania, użytkownicy mogą znaleźć na etykiecie produktu szczegółowe instrukcje dotyczące okablowania i podstawowe informacje dotyczące specyfikacji.
Instrukcje dotyczące okablowania:
Oba końce produktu są połączone, jeden koniec to wejście AC, drugi koniec to wyjście DC i wejście sygnału ściemniania. LED+, LED- są odpowiednio podłączone do biegunów dodatniego i ujemnego lampy LED; fioletowy DIM+ jest podłączony do 0-10V+, różowy DIM- jest podłączony do 0-10V-.
Opakowanie produktu:
Popularne Tagi: kompaktowe rozmiary stałe napięcie sterowniki led, Chiny kompaktowe rozmiary stałe napięcie sterowniki led producenci, dostawcy, fabryka, STATYCZNE DOMOWANE DOMNEGO DO STABILNEJ Oświetlenie, Stałe napięcie kierowcy LED do oświetlenia przedszkola, Stałe napięcie kierowcy LED do butikowego oświetlenia pamiątkowego dla zwierząt domowych, Stałe napięcie kierowcy LED do oświetlenia Coop, Stałe napięcie kierowcy LED do oświetlenia studia fotograficznego dla zwierząt domowych, Kierowca LED LED do oświetlenia kabiny rybackiej
VT50D1C
|
Pwydajność |
||
|
Model |
VT50D1C-241850XD |
|
|
Wejście |
Woltaż |
120-277Próżnia (standardowa) |
|
Zakres częstotliwości (Hz) |
50/60Hz |
|
|
Efektywność |
87%@120Vac pełne obciążenie |
|
|
88%@230Vac pełne obciążenie |
||
|
88%@277Vac pełne obciążenie |
||
|
Współczynnik mocy |
Większe lub równe 0.9@120Vac/60Hz(30-100 %) przy pełnym obciążeniu |
|
|
Większe lub równe 0.9@230Vac/50Hz(60-100 %) przy pełnym obciążeniu |
||
|
Większe lub równe 0.9@277Vac/60Hz(60-100 %) przy pełnym obciążeniu |
||
|
THD (pełne obciążenie) |
<10 %@120Vac (30-100 %) full load |
|
|
<20 %@230Vac (60-100 %) full load |
||
|
<20 %@277Vac (60-100 %) full load |
||
|
Prąd AC (maks.) |
0.46A@120Vac pełne obciążenie |
|
|
0.24A@230Vac pełne obciążenie |
||
|
0.19A@277Vac pełne obciążenie |
||
|
Moc czuwania |
<1W |
|
|
Prąd rozruchowy (Rozruch zimnego silnika) Maksymalny |
120 V, 20 A szczytowe, czas trwania 500 μs (10% Iszczytowe) |
|
|
230 V, 25 A szczytowe, czas trwania 600 μs (10% Iszczytowe) |
||
|
277V 35A szczyt, czas trwania 800us (10% Iszczyt) |
||
|
Prąd upływu (maks.) |
<0.5mA@277V |
|
|
Wyjście |
/Napięcie (Vdc)/Prąd (mA) Moc (W) |
24 V DC/1850 mA/44,4 W CV |
|
Napięcie tętnienia
|
<5% |
|
|
Kanał |
Pojedynczy kanał |
|
|
Współczynnik regulacji napięcia |
±5% |
|
|
Napięcie wyjściowe bez obciążenia |
24V |
|
|
Czas rozpoczęcia
|
<0.5S@277V ＜1S@120V |
|
|
Funkcjonować |
Metoda ściemniania |
{{0}}V 0.5V WYŁ. /0.7V WŁ. |
|
Przyciemnianie prądu |
<0.5mA@10V <1mA@0.7V |
|
|
Zakres ściemniania |
1%-100%(standard) |
|
|
Regulacja mocy |
/ |
|
|
Ochrona |
Nadmierna temperatura |
Gdy temperatura jest zbyt wysoka, zamknij obniż wyjście, wróć do normy po wydaniu |
|
Przeciążenie |
Napięcie obciążenia jest zbyt wysokie, aby wejść ochrona. powrót do normy po uwolnienie |
|
|
Zwarcie |
Włącz tryb czkawki i wróć do normy po wydaniu |
|
|
Rozmiar |
|
|
Długość |
185 mm |
|
Szerokość |
26mm |
|
Wysokość |
21 mm |
|
Waga (g) |
145g |
|
Środowiskowy |
|
|
Norma bezpieczeństwa |
UL8750, klasa 2 |
|
Kompatybilność elektromagnetyczna |
Zgodny z częścią 15 FCC |
|
Temperatura pracy |
-20 stopień do 50 stopni |
|
Temperatura przechowywania, wilgotność |
-20 stopnia do 85 stopni, 20-90%RH |
|
Gwarancja Tc |
50000 godzin(y) w temperaturze pokojowej:＜75 stopni |
|
Ochrona przeciwprzepięciowa |
LN 1KV |
|
Ocena IP |
IP20 |
|
Sterownik serii |
||||||||
|
Model |
Maksymalna moc |
Napięcie wejściowe |
Napięcie wyjściowe |
Prąd wyjściowy |
Współczynnik mocy |
Efektywność |
Rozmiar |
Orzecznictwo |
|
VT50D1C-242000XD |
48W |
120-277Odkurzacz |
24V |
2A |
0.9 |
88% |
L185*W25.5*H21 |
UL, FCC, CE, ROHS |
|
VT100D1C-244000XD |
96W |
120-277Odkurzacz |
24V |
4A |
0.9 |
89% |
L274*W25.5*H21 |
UL, FCC, CE, ROHS |
